Система ручної порізки BIHUI Drive для великоформатних плит 3600 мм (LFMCS)

Система ручної порізки BIHUI для великоформатних плит 3600 мм

Ручний плиткоріз BIHUI  Drive  SYSTEM CUTTER (система ручного різання широкоформатної плитки) був розроблений спеціально для різання керамогранітних плит форматом до 3,2 м і товщиною до 8 мм. Можлива купівля додаткової напрямної та збільшення довжини різу.

Напрямні виготовлені з алюмінію і збираються між собою для забезпечення ідеального розрізу завжди з відступом 9,5 см від краю напрямної (тобто мінімальна ширина смужки, що відрізається 9,5см). Напрямні Drive  CUTTER особливо міцні, що дозволяє уникнути коливань при різанні і робить їх невразливими при випадкових ударах. Вони виготовлені з легкого, але дуже твердого високоякісного алюмінію. З нижнього боку вони покриті гумою, що не ковзає, яка не залишає плям, не дряпає плитку і захищає від неприємних звуків. Напрямна фіксується на плитці за допомогою присосок, які не залишають слідів на плитці і підходять також для нерівної поверхні. Надріз плитки відбувається шляхом ковзання по напрямній спеціальній каретки з ріжучим роликом. Ріжучий ролик з карбіду вольфраму діаметром Ø 12 мм призначений саме для різання плитки великого формату з гладкою або шорсткою поверхнею. Ручка на каретці сприяють створенню додаткового зусилля при різанні рахунок ефекту важеля. Це дозволяє зробити максимально глибокий надріз, що особливо важливо для нерівної та твердої плитки. Далі розділення плитки проводиться за допомогою щипців, які надаються в комплекті. Для розділення більш товстої плитки потрібен роздільник. Щипці допомагають відламати плиту по наперед наміченій лінії. Оскільки при роботі з плиткою великого формату часто потрібні вузькі смужки, ручний плиткоріз BIHUI  Drive  SYSTEM CUTTER оснащений роздільником Drive. Даний роздільник дозволяє рівномірно та симетрично розподілити тиск при розломі. Для зручного транспортування в комплекті надаються сумка-чохол для направляючих та кейс для інших комплектуючих системи. Кейс виготовлений з високоякісного пластику, всередині оснащений губкою з отворами під каретку щипці та роздільник.

Ключові відмінності між Infinity та Drive ·

 Конструкція каретки та хват напрямної:
Drive: Каретка спирається на шину, але за рахунок одностороннього балансу при сильному боковому тиску майстра могла виникати мікродеформація або перекіс.
Infinity: Каретка повністю обхоплює напрямну з обох боків. Це виключає люфти та перекоси, навіть якщо ви сильно тиснете на плиткоріз під час різання товстого матеріалу ·


Система з'єднання та жорсткість шин:
Drive: Напрямні з'єднувалися класичними пазами. З часом у місцях стиків міг з'явитися мінімальний «сходинку» або люфт, що впливало на гладкість ходу. o
Infinity: Отримала нову 4-позиційну систему фіксації напрямних. Сами профілі алюмінієвих шин було додатково посилено та зроблено товстішими, що мінімізує прогинання рейок на нерівній плитці ·


Кут нахилу для заусовки (фаски 45°):
Drive: Мала кут регулювання блоку від 0° до 48° (у деяких ревізіях до 45°), але фіксація нахилу вимагала точного калібрування вручну.
Infinity: Механізм нахилу було перероблено для кращої ергономіки та швидкої зміни положення.Додано зручнішу допоміжну ручку для стабільного утримання інструменту саме під час зняття фаски під 45°

Комплектуючі та аксесуари:
Системи водяного охолодження (подача води на диск) та напрямні шини у них не взаємозамінні через різну форму профілю рейок та кріплень на корпусі

Переваги системи різання Bihui Drive CUTTER:

• Довжина різу 320 см з можливістю її збільшення за допомогою додаткових напрямних;
• ТОЧНЕ різання завдяки системі напрямних Drive SYSTEM;
• Висока ефективність та швидкість розмітки;
• Прогресивний поділ заготівлі зменшує ризик неправильного розлому;
• Система розлому регульованими щипцями забезпечує поступовий поділ заготовки, знижуючи до мінімуму ризик неправильного розлому;
• Різець EXTREME Ø12 мм з карбіду вольфраму забезпечує чудову якість різу та довгий термін служби

Характеристики:

• Модель:  Drive System Cutter
• Тип: ручний плиткоріз
• Види різів: прямий і діагональний різ
• Принцип роботи: механічний
• Максимальна товщина плитки (глибина різу): 8 мм
• Максимальна довжина різу: 3200 мм
• Ріжучий ролик (різець): 12 мм
• Вага: 6,9 кг

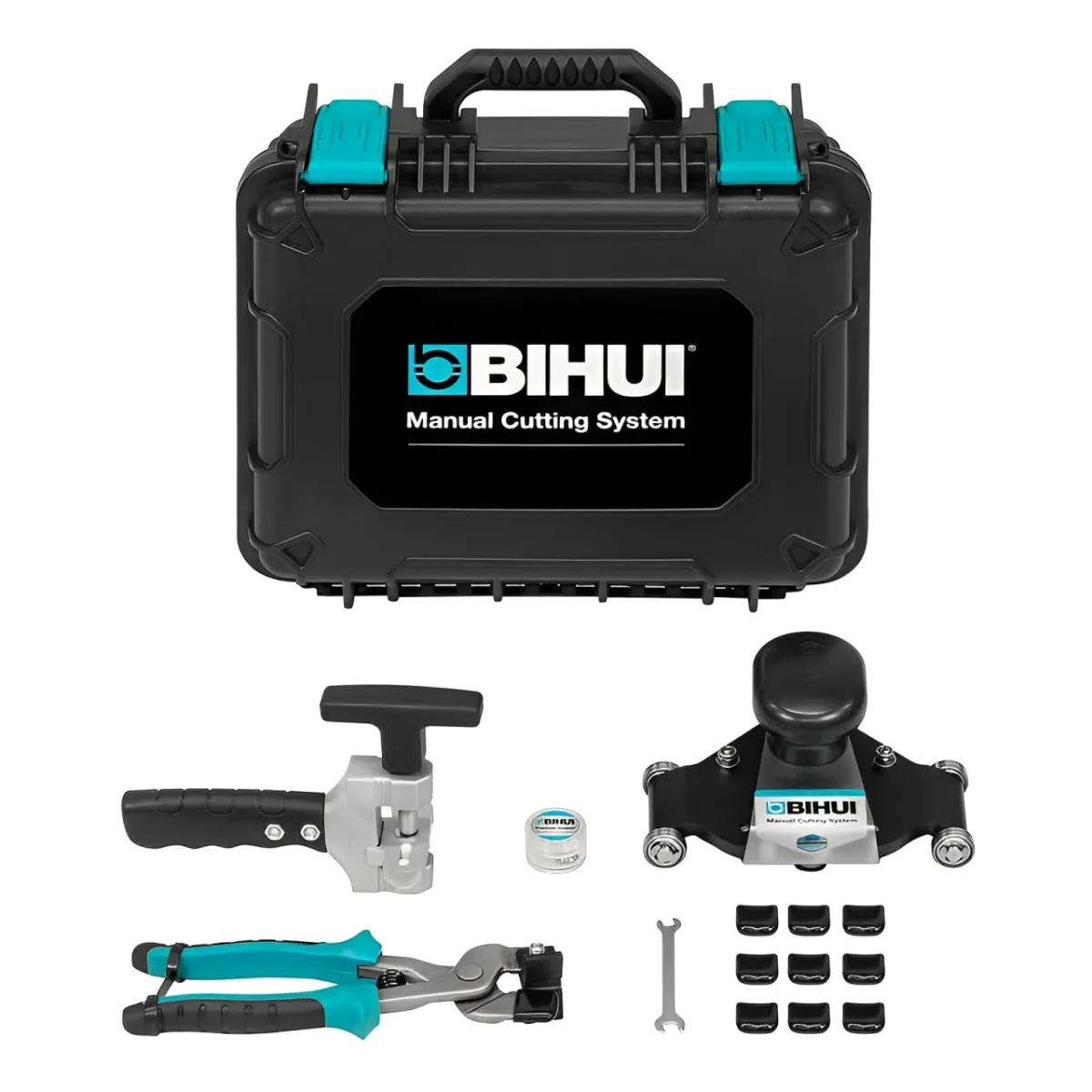

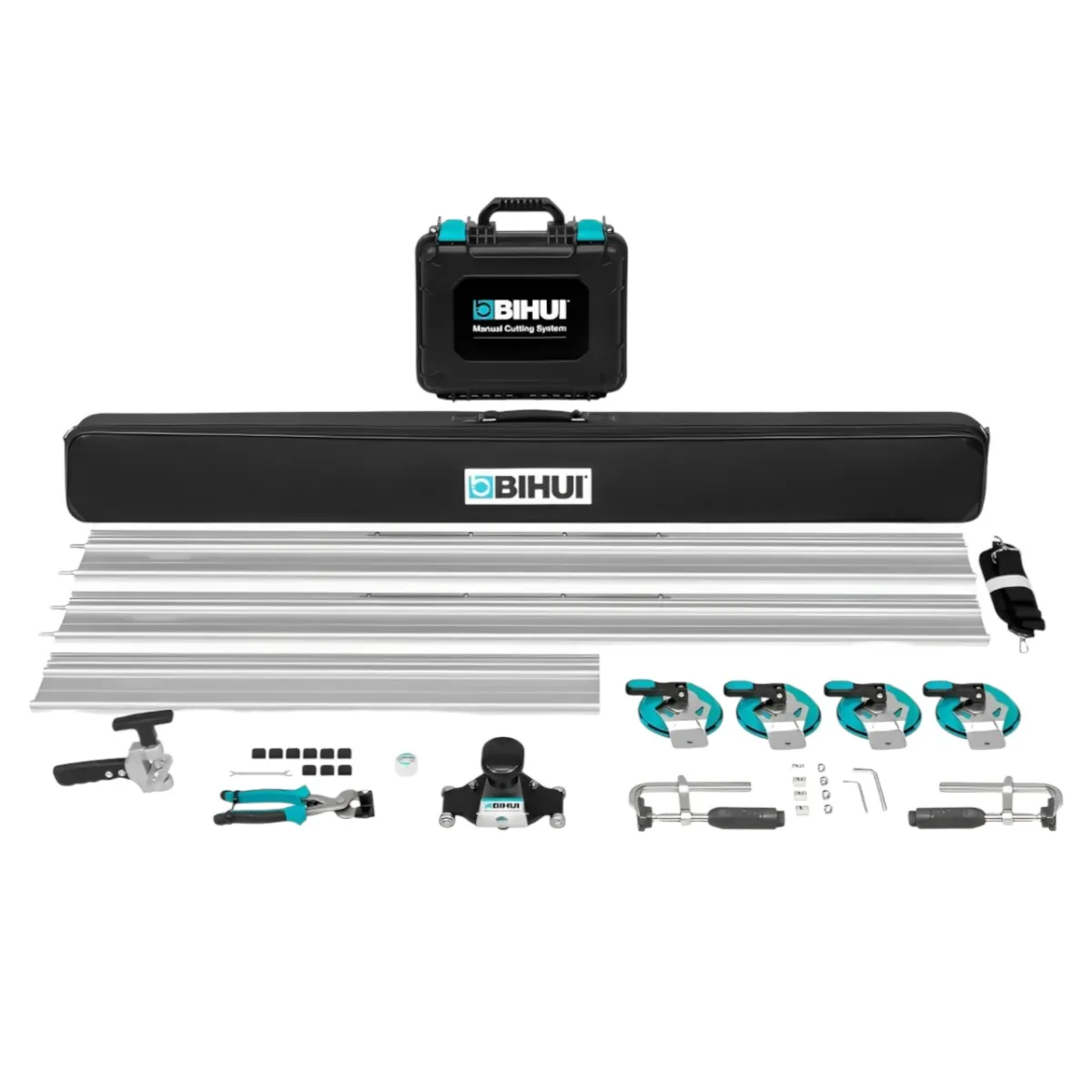

Комплектація:

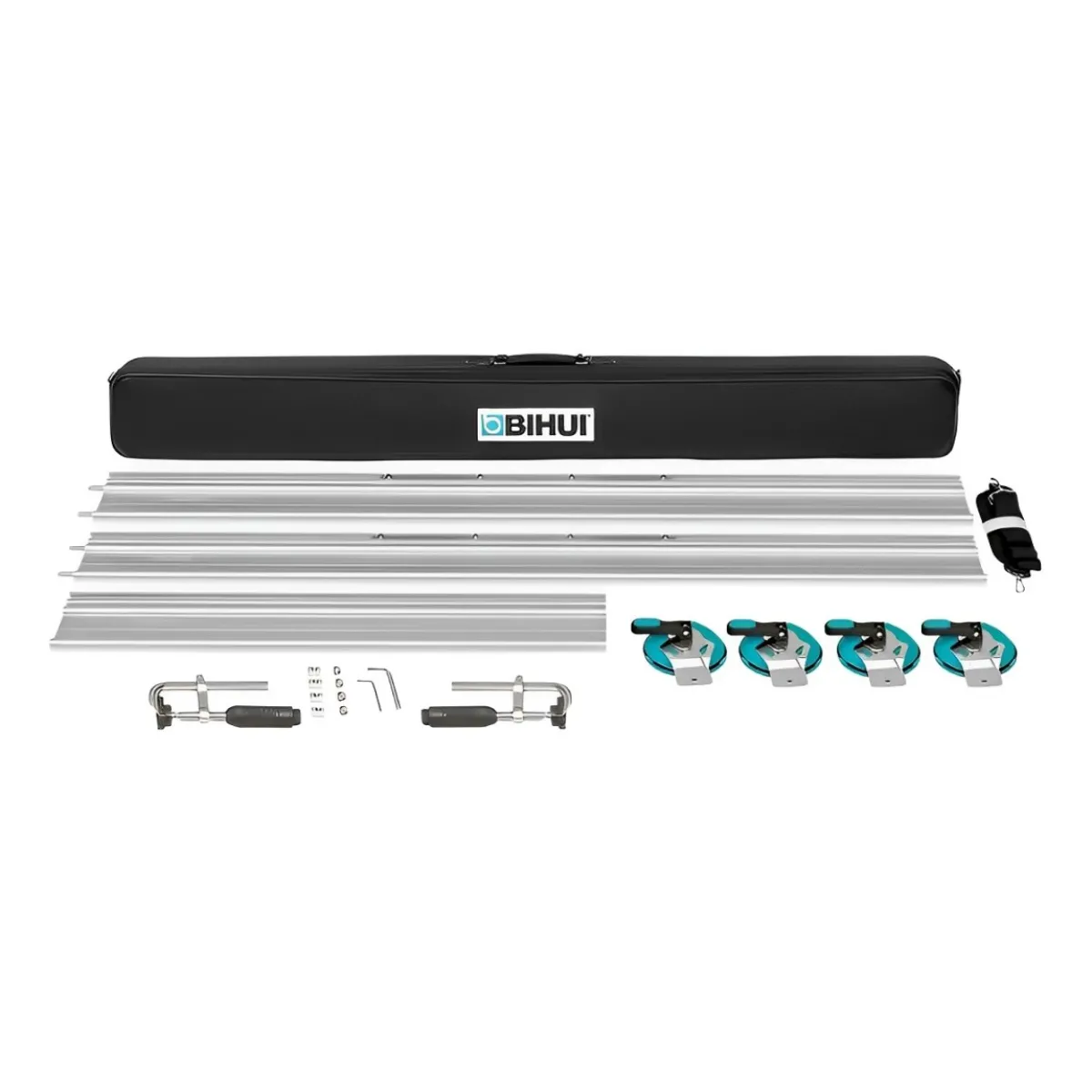

• 3 напрямні Drive CUTTER, які стикуються за допомогою сталевого з'єднання високої точності, що дозволяє отримати загальну довжину різу 320см. (2шт по 140см + 1шт 80см). Напрямні різання підходять для електричної системи різання BIHUI;

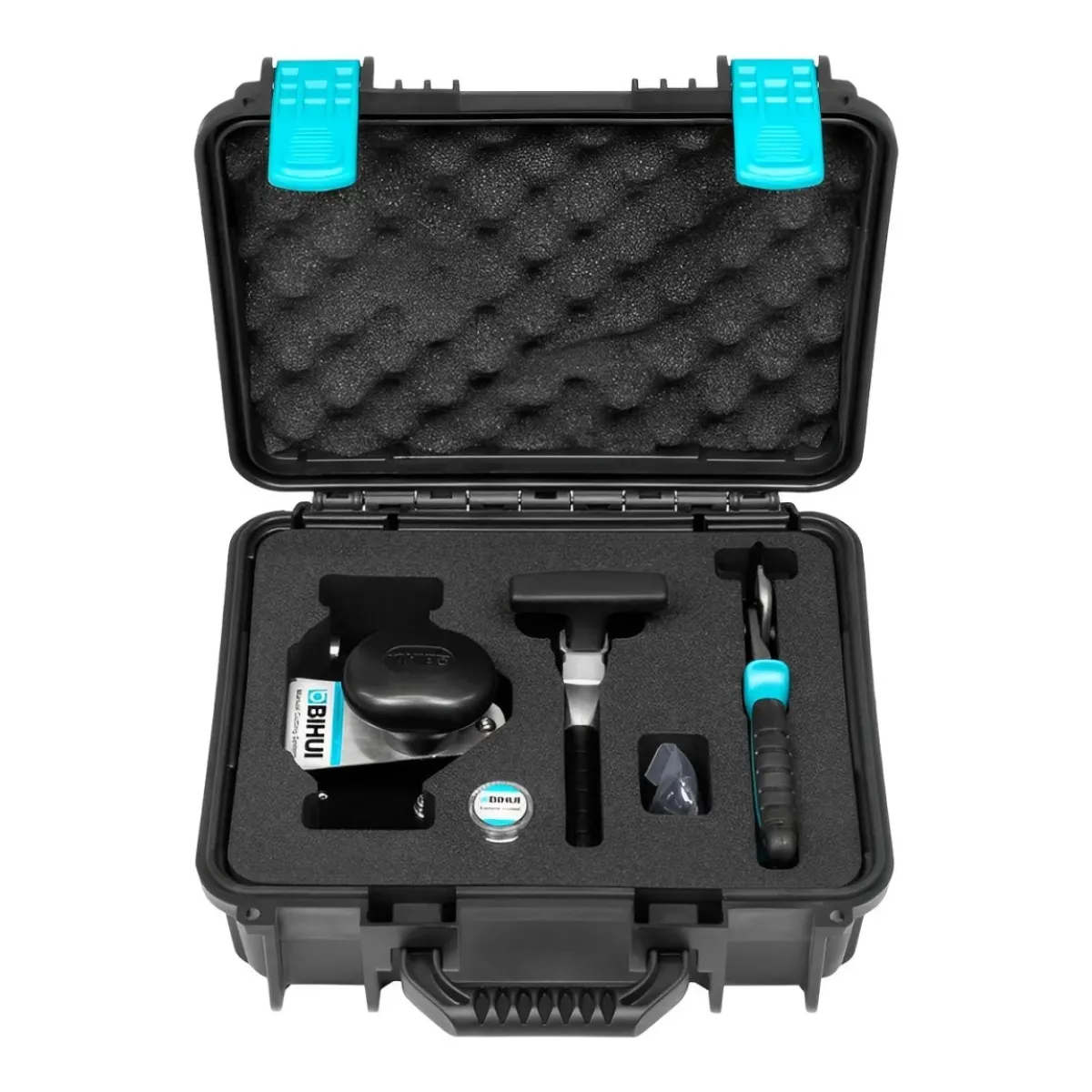

• 1 каретка з різальним елементом з карбіду вольфраму Ø 12мм;
• 1 запасний різальний ролик з карбіду вольфраму Ø 12мм;
• 4 присоски для шорстких поверхонь;
• 2 струбцини для додаткового кріплення напрямних Drive;
• Розділювач Drive для плитки. Крім свого основного призначення - розлому плитки у складі із системою BIHUI Drive SYSTEM CUTTER, роздільник Drive також можна використовувати окремо як додатковий роздільник до звичайного ручного плиткорізу під час роботи з плиткою великого формату;
• Роздільні щипці;

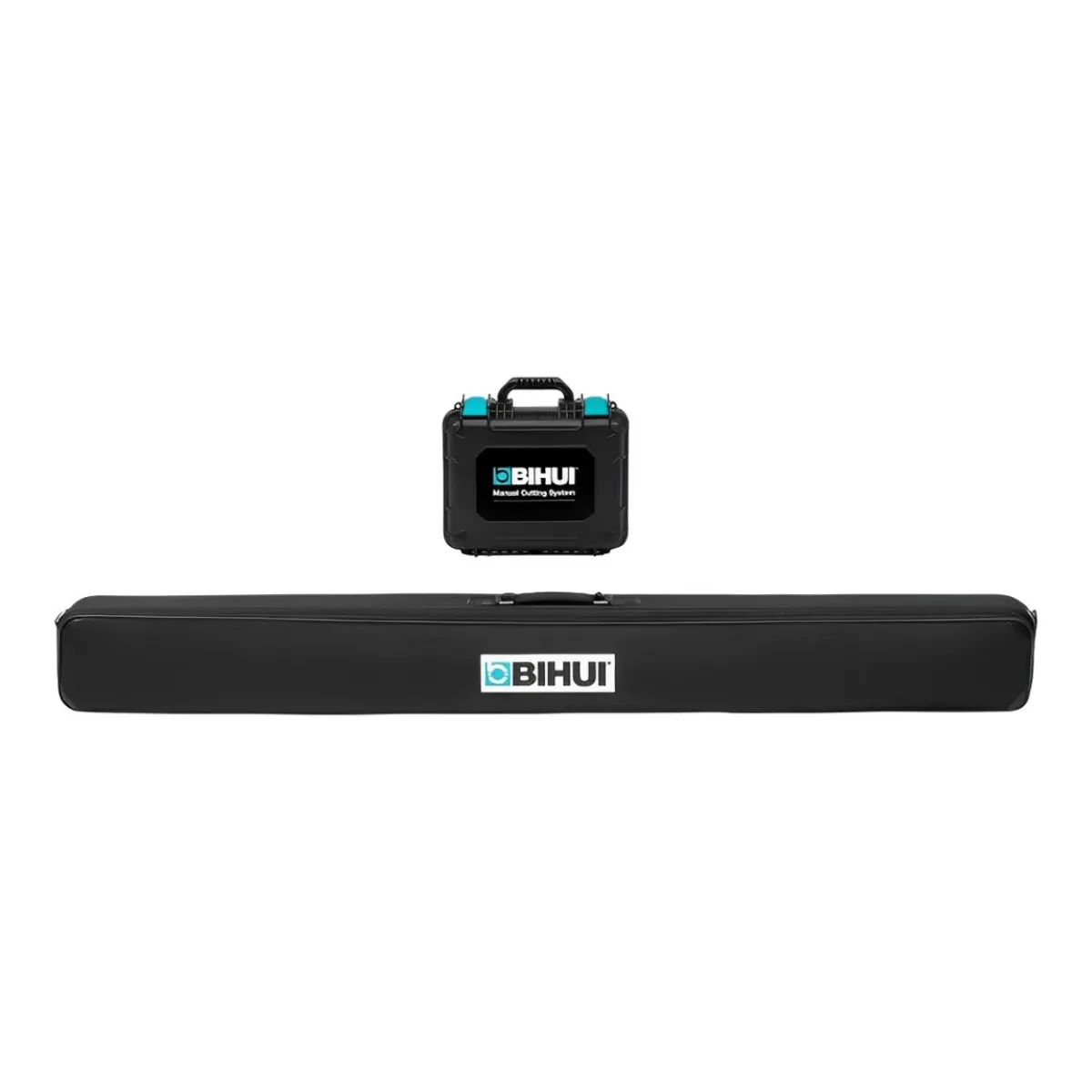

• Міцний нейлоновий чохол.
